Urządzenie zwane amperomierzem służy do pomiaru natężenia prądu elektrycznego w obwodzie — czyli odpowiada na pytanie: ile ładunku przepływa przez przewodnik w jednostce czasu. Jednostką natężenia jest amper, stąd właśnie nazwa przyrządu. Zrozumienie, jak działa amperomierz, pozwala nie tylko na poprawną obsługę urządzenia, lecz także na lepszą świadomość tego, co dzieje się w instalacjach elektrycznych, elektronikach czy urządzeniach codziennego użytku.
Warto zwrócić uwagę na pewne podstawowe warunki, jakie muszą być spełnione, by pomiar był wiarygodny. Przede wszystkim miernik należy włączyć szeregowo w obwodzie — przecież to przez niego ma przepłynąć cały mierzony prąd. Jeśli mimo to opór wewnętrzny przyrządu jest zbyt duży, to zmieni on rzeczywisty przepływ prądu, a pomiar będzie obarczony błędem. W praktyce projektanci przyrządów pomiarowych dążą do tego, by ich opór był jak najmniejszy, by możliwie najmniej wpływać na mierzony obwód.
W codziennym użytku amperomierze spotykane są w różnych formach — zarówno jako urządzenia analogowe ze wskazówką, jak i nowoczesne mierniki cyfrowe lub typu cęgowego. Każda konstrukcja ma swoje mocne i słabe strony, a wybór zależy od okoliczności pomiaru. W kolejnych częściach przyjrzymy się zasadzie działania tych urządzeń oraz najczęstszym sytuacjom, w których się je wykorzystuje.
Zasada pomiaru natężenia — jak przyrząd „widzi” prąd
Aby zrozumieć, w jaki sposób amperomierz mierzy prąd, warto prześledzić kilka kroków i mechanizmów.
Przepływ prądu i włączenie szeregowe
Gdy przez przewodnik płynie prąd, to ładunki elektryczne przemieszczają się w określonym kierunku (w przypadku prądu stałego) lub zmieniają kierunek (w przypadku prądu zmiennego). Amperomierz musi być takim elementem, przez który popłynie cały mierzony prąd — dlatego łączy się go szeregowo z obwodem. Dzięki temu urządzenie „widzi” rzeczywistą wartość natężenia, a nie tylko fragment obwodu. Jeśli miernik zostałby włączony równolegle, mogłoby to prowadzić do zwarcia lub błędnych odczytów — urządzenie nie jest zaprojektowane do dużego obciążenia w tej konfiguracji.
Niski opór wewnętrzny
Im niższy opór wewnątrz amperomierza, tym mniejszy wpływ na mierzony obwód. W idealnym przypadku urządzenie nie zmienia natężenia, które miałoby płynąć bez niego. W rzeczywistości konstruktorzy dążą do minimalizacji rezystancji wewnętrznej, zwłaszcza w modelach analogowych czy standardowych multimetrów z funkcją pomiaru natężenia. Gdy opór wahadla czy cewki jest zbyt duży, prąd w obwodzie może spaść, a wynik pomiaru być niższy niż rzeczywisty.
Mechanizmy pomiarowe
W urządzeniach analogowych najczęściej stosuje się mechanizm wychylenia wskazówki — prąd przepływa przez odpowiednią cewkę, która wytwarza pole magnetyczne, oddziałujące z polem stałego magnesu lub innym elementem magnetycznym. W wyniku tego następuje ruch wskazówki, której położenie na skali odpowiada natężeniu prądu. W nowszych, cyfrowych wariantach, często wykorzystuje się układy elektroniczne: rezystor bocznikowy (znana rezystancja), na którym powstaje spadek napięcia proporcjonalny do prądu, lub czujnik pola magnetycznego (np. czujnik Halla) w rozwiązaniach bezkontaktowych.
Zakres pomiarowy i ochrona
Amperomierze są projektowane z określonym zakresem pomiarowym — od mikroamperów w przypadku bardzo delikatnych układów elektronicznych, po kiloampery w instalacjach przemysłowych. Przy pomiarze dużych prądów stosuje się często przekładniki prądowe lub boczniki, by właściwie przekształcić duży prąd na poziom możliwy do pomiaru przez przyrząd.Ponadto przyrząd musi być zabezpieczony przed przeciążeniem — zbyt duży prąd może uszkodzić urządzenie bądź obwód.
Podsumowanie działania w praktyce
Jeśli chciałbyś skrócić to w jednym zdaniu: amperomierz daje wychylenie lub odczyt cyfrowy odpowiadający całemu prądowi płynącemu przez obwód, ponieważ jest włączony szeregowo i ma bardzo niski opór wewnętrzny. Dzięki temu otrzymujesz wartość natężenia prądu w amperach, mówiąc jak „mocno” prąd przepływa przez dany przewodnik.
Praktyczne aspekty pomiaru i najczęstsze zastosowania
Gdy już zrozumiesz, jak działa amperomierz, warto przenieść tę wiedzę w obszar praktyki — jak i kiedy się go używa, na co zwracać uwagę oraz jakie są typowe pułapki.
Gdzie wykorzystuje się pomiar natężenia
Pomiar prądu bywa nieodzowny w wielu sytuacjach, oto kilka przykładów:
- W warsztacie elektronicznym przy sprawdzaniu, czy dany układ pobiera właściwy prąd — jeśli więcej niż powinien, może oznaczać defekt lub zwarcie.
- W instalacjach elektrycznych — monitorowanie prądu płynącego przez obciążenie, by uniknąć przeciążeń przewodów czy uszkodzeń urządzeń.
- W zastosowaniach domowych — choć częściej spotykana jest funkcja pomiaru napięcia, to sprawdzenie natężenia prądu przy ładowaniu akumulatora czy naprawie sprzętu bywa przydatne
- W automatyce i przemyśle — pomiar prądu stałego i zmiennego w liniach produkcyjnych lub urządzeniach sterujących; często w połączeniu z systemem diagnostycznym.
Różnice między typami przyrządów
- Urządzenia analogowe: mają wskazówkę, pozwalają na obserwację zmian w czasie (np. nagły wzrost prądu przy uruchamianiu silnika). Ich konstrukcja jest prosta, ale mniej elastyczna i precyzyjna niż cyfrowe.

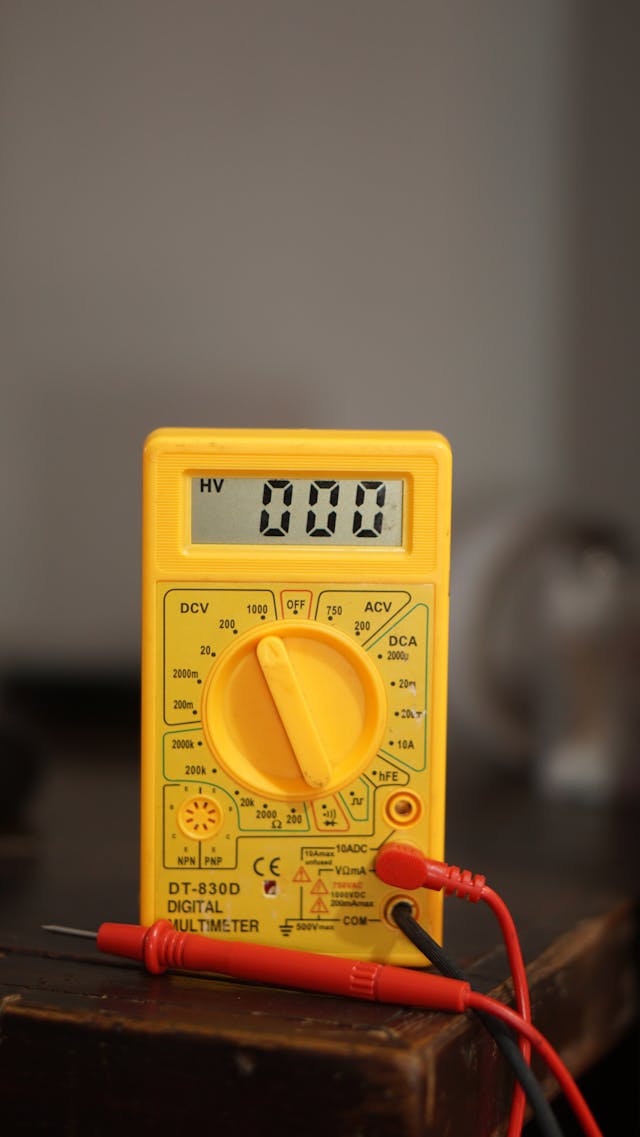

- Urządzenia cyfrowe: wyświetlają wynik numerycznie, często mają większe zakresy, automatyczne zakresy (auto-range), zapis danych czy funkcje bezpieczeństwa. Bardziej precyzyjne, bardziej uniwersalne.
- Cęgowe lub bezkontaktowe: idealne, gdy nie można przerwać obwodu — szczęki miernika obejmują przewód i mierzą pole magnetyczne lub transformują prąd przez przekładnik. Bardzo wygodne w serwisie, instalacjach dużej mocy.
Na co zwracać uwagę przy pomiarze
- Właściwe włączenie w obwód — amperomierz musi być włączony szeregowo, nie równolegle. Popełnienie błędu może prowadzić do zwarcia lub uszkodzenia przyrządu.
- Zakres pomiarowy — wybierz odpowiedni zakres dla oczekiwanej wartości prądu; pomiar poza zakresem może być niedokładny lub grozi uszkodzeniem.
- Polaryzacja — w przypadku pomiaru prądu stałego ważne jest zachowanie właściwej polaryzacji. Błędne podłączenie może skutkować odwróconym wskazaniem lub brakiem pomiaru.
- Bezpieczeństwo — wyłącz zasilanie lub upewnij się, że operujesz w warunkach bezpiecznych; pomiary prądu mogą wiązać się z dużymi obciążeniami lub napięciami.
- Rozumienie wyniku pomiaru — sam odczyt to nie wszystko; trzeba wiedzieć, czy dana wartość mieści się w specyfikacji obwodu, czy jest sygnałem ostrzegawczym.
- Rezystancja wewnętrzna i wpływ na obwód — choć konstrukcja amperomierza dąży do minimalizacji wpływu na obwód, zawsze warto być świadomym, że każde urządzenie włączone w obwód może nieznacznie go zmieniać.
Przykład sytuacji praktycznej
Załóżmy, że masz silnik elektryczny, który specyfikacja mówi, że przy normalnym obciążeniu pobiera 2 A prądu stałego. Jeśli podczas pomiaru amperomierzem zauważysz np. 3 A, to może to sugerować, że silnik jest przeciążony, ma uszkodzoną łożyskę lub układ napędowy działa z nadmiernym oporem. Dzięki pomiarowi natężenia jesteś w stanie wykryć problem wcześniej niż doprowadzi on do całkowitej awarii. Analogicznie, jeśli pomiar pokaże np. tylko 0,5 A, może to świadczyć o braku pełnego obciążenia lub częściowym odłączeniu elementu napędowego. W obu przypadkach interpretacja wyniku – czyli wiedza, co oznacza dana wartość – ma ogromne znaczenie.
Wnioski — dlaczego warto wiedzieć, jak działa amperomierz
Posiadanie urządzenia i wiedzy, jak z niego korzystać, to jedno. Zrozumienie zasady działania przyrządu i samego pomiaru natężenia prądu daje znacznie więcej — daje świadomość i pewność, że wyniki pomiaru są prawidłowe, a interpretacja ma sens. W świecie, w którym coraz częściej stykamy się z urządzeniami elektrycznymi, instalacjami i elektroniką, znajomość działania takiego narzędzia jak amperomierz staje się umiejętnością niezwykle przydatną.
Warto pamiętać, że prawidłowy pomiar natężenia prądu to nie tylko odczyt cyfry lub wskazania na skali — to także pewność, że urządzenie jest odpowiednio podłączone, że nie wpływa znacząco na obwód, że zakres pomiarowy jest właściwy i że interpretacja wyniku służy do konkretnego działania (diagnostyka, optymalizacja, instalacja). Dzięki temu unikasz błędów, zwiększasz bezpieczeństwo pracy i masz kontrolę nad tym, co się dzieje z prądem w obwodzie.
Podsumowując: amperomierz to nie tylko narzędzie – to most między teorią prądu a praktyką jego pomiaru. Poznając jego działanie, zaczynasz lepiej rozumieć świat elektryczności, który w dużym stopniu otacza nas na co dzień.
